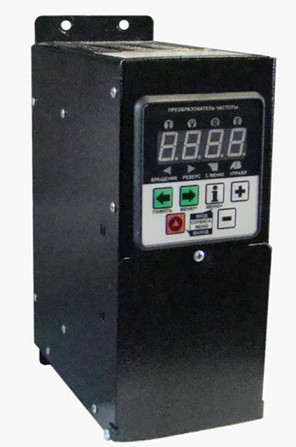

Преобразователь частоты CFM210 - 0.4кВт 36В
7 440 грн.,
Днепр | Объявление опубликовано 7 ноября 2024, №: 539382
Адрес: Днепр,
Специальная модель из серии преобразователей частоты CFM210. Особенность данной модификации - подключение к сети ~ 42в, на выходе ПЧ выдает - 3 фазы по 36в.
Основные технические характеристики преобразователей данной серии приведены ниже в таблице.
Питание
Напряжение питания Uвх
1ф х 42 В (+10%, -15%)
Частота напряжения питания
45 – 65 Гц
Выход
Выходное напряжение
3ф х 0...Uвх
Выходная частота
0; 1 - 800 Гц
Погрешность формирования частоты
0.05 Гц
Вид ШИМ модуляции
Вектор напряжения
Подключение двигателя
Трехфазный асинхронный двигатель 36В
Система управления
Режим управления
■ Скалярное U/ƒ с линейной (пропорциональной) характеристикой.
■ Скалярное U/ƒ с квадратичной характеристикой.
■ Скалярное U/ƒ с форсированной характеристикой.
■ Улучшенное скалярное U/ƒ с автоматической компенсацией момента и скольжения.
Частота управления силовым модулем
3 – 6 – 9 – 12 кГц
Задание скорости вращения
■ Аналоговые входы
■ Цифровые входы
■ Панель управления
■ ПИД регулятор
■ Интерфейс связи RS485
Разрешающая способность:
0,1% для аналогового входа
0,1 Гц для панели управления и цифровых входов
Режимы торможения
■ Торможение постоянным током
■ Торможение с применением тормозного резистора
Охлаждение
Принудительное воздушное охлаждение
Входы / выходы управления
Аналоговый вход
2 аналоговых входа AN.IN1 и AN.IN2:
■ в режиме напряжения:
0...10 В, Rвх ≥ 50 кОм
■ в режиме тока:
0(4)...20 мА, Rвх = 220 Ом
Цифровой вход
6 гальванически развязанных от сети цифровых входов с переключаемой полярностью:
NPN
■ активный уровень: 0 В
■ неактивное состояние: 20...24 В
PNP
■ активный уровень: 20...24 В
■ неактивное состояние: 0 В
Сопротивление Rвх ≥ 4 кОм.
Аналоговый выход / выход с открытым коллектором
1 аналоговый выход:
■ 0...10В
1 цифровой выход с открытым коллектором:
■ до 1А /0...40В
Полностью программируемый источник сигнала.
Релейный выход
2 реле с перекидными контактами:
■ коммут. нагрузка: 250 В / 10А (АС)
Полностью программируемый источник сигнала.
Связь
Аппаратные возможности и протокол
Поддержка коммуникационного модуля RS485 с гальванически изолированным каналом.
Протокол обмена Modbus RTU.
Скорость передачи
4800, 9600,19200, 38400, 56000 или 115200 бит/с
Доп. возможности
Возможность изменения параметров ПЧ.
Реализовано управление с ПК с возможностью изменения конфигурации.
Доп. функции
Счетчик метража
Позволяет использовать ПЧ в системах с конвейерными и протягивающими механизмами в которых необходимо контролировать отмеренную длину или количество продукта в штуках.
Встроенный ПИД-регулятор
Два режима формирования сигнала задания, возможность
